??上回說到，Node經過PA幀交互、身份認證、PC幀交互等一些列操作，終于成為了心儀PAN中的一員。

點擊回顧上一章

??那么作為一個PAN的中的新人，他怎么找準自己的定位，找到自己與大BOSS- Board Router的聯絡途徑呢？

??答案即將揭曉

??首先介紹一下WI-SUN的使用的網絡架構為RPL（the IP routing protocol designed for low power and lossy networks），這是一種基于IP技術的低功耗無線局域網，結合了IEEE802.15.4和IPv6協議。

??要組建一個RPL網絡，需要3種RPL控制消息，它們是一種ICMPv6消息類型，下面介紹下這三種消息：

??DIO（DODAG Information Object）：包含節點自身信息，比如RANK、MAC地址等，鄰居只有收到了DIO以后才確定是否能選擇它為父節點。

??DAO（Destination Advertisement Object）：這個包是為了數據下傳用的，子節點傳給父節點報告其距離等消息。

??DIS（DODAG Information Solicitation）：征集DIO包用的。

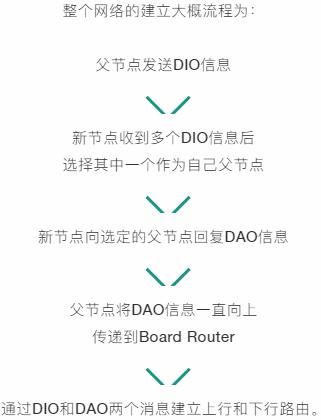

??下面詳細介紹下這個過程：

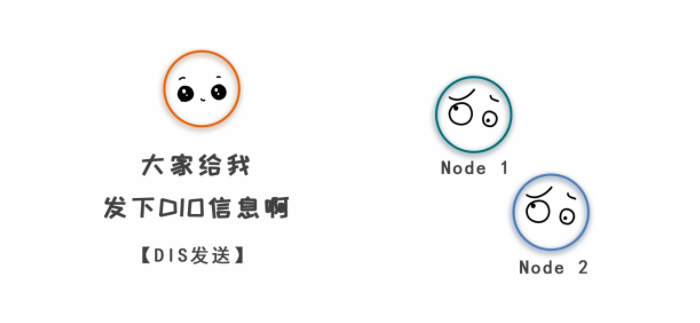

??1、DIS發送

??新節點發送DIS信息請求周圍鄰居節點發DIO消息

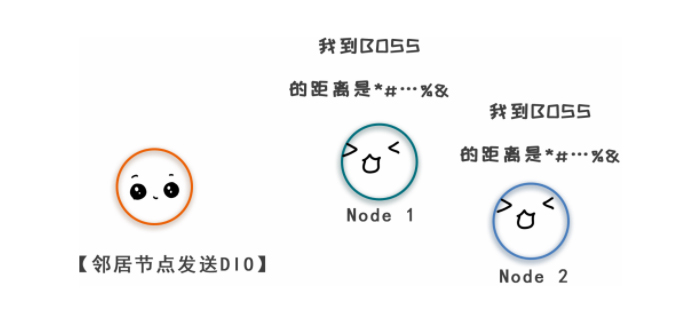

??2、鄰居節點發送DIO

??周圍鄰居節點收到DIS信息后，調整自己的Trickle定時器，以最快的頻次開始發送DIO信息，DIO信息中就包含節點自身信息，比如RANK、MAC地址等。

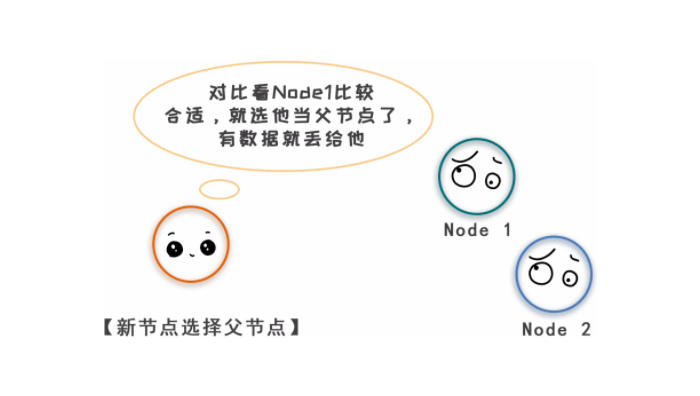

??3、新節點選擇父節點

??新節點收到一個或多個DIO信息，從這些DIO信息中選擇最優的一個，當做自己的父節點。到此這個新節點的上行路由就確定了。以后它有任何需要發給Board Router的信息都先發給它選定的這個父節點，由這個父節點幫忙向上傳輸。

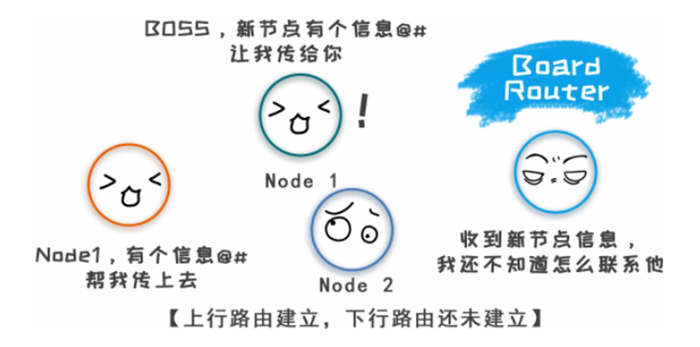

??上行路由確認了，這時新節點可以向上傳輸數據，但是Board Router 并不能找到這個新節點，不能主動跟這個新節點發數據，所以還需要建立下行的路由。

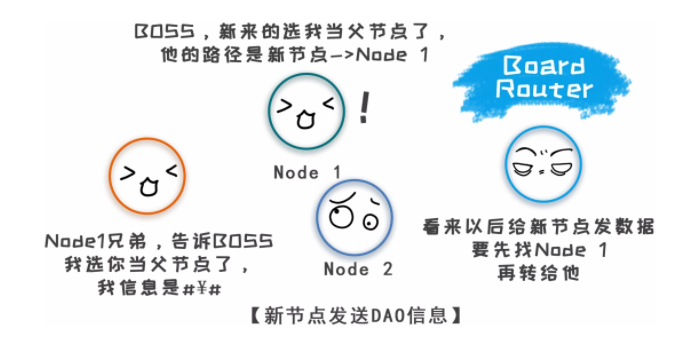

??4、新節點發送DAO消息

??新節點在選定自己的父節點后，會向這個父節點發送一個DAO消息，告訴父節點自己與它的距離等消息，父節點收到后會把這個DAO消息加上自己的信息，再發送給父節點的父節點，一直向上傳輸?shù)紹oard Router，最終Board Router收到DAO消息后就能從中獲取到這個新節點的路由信息了。至此下行路由也就確定了。

??需要注意的是，Wi-SUN的規范中采用RPL的非儲存模式，所以所有的中繼節點都是不會保存自己下面子節點的信息的，所以下行路由的信息都保存在Board Router中，意味著每次下行的數據，在數據包中就包含了這個數據的路徑信息，所有中繼節點都按照這個路徑信息的指示向下一跳轉發數據。

??更多問題歡迎到原貼（點擊跳轉）下方留言探討哦~
