利爾達ESP系列Wi-Fi模組固件下載應用指導
2025/01/16
瀏覽量：1197
本文主要描述如何使用Flash_Download 工具進行固件下載，旨在幫助用戶盡快掌握ESP系列模組固件下載的方法。
準備工具
●待下載模組
●flash_download_tool.exe 工具，如下圖所示
模組引腳序號

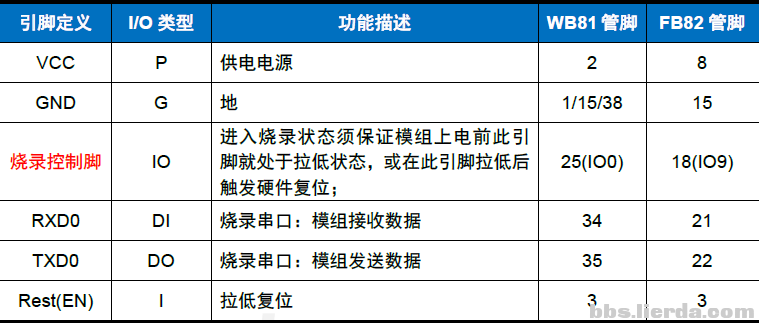

ESP系列模組下載引腳為：VCC、GND、UART0、燒錄控制腳、復位腳（可選）如下表1所示。
表1 ESP 系列模組引腳定義
(1) EN 為使能腳，低電平模組保持復位狀態。
(2) 燒錄控制腳為控制模組進入燒錄狀態引腳，進入燒錄狀態須保證模組上電前處于拉低狀態，或在拉低后觸發硬件復位。
(3) TXD0 和RXD0 為燒錄串口，用于固件升級，默認波特率為115200bps，最高可達921600bps。

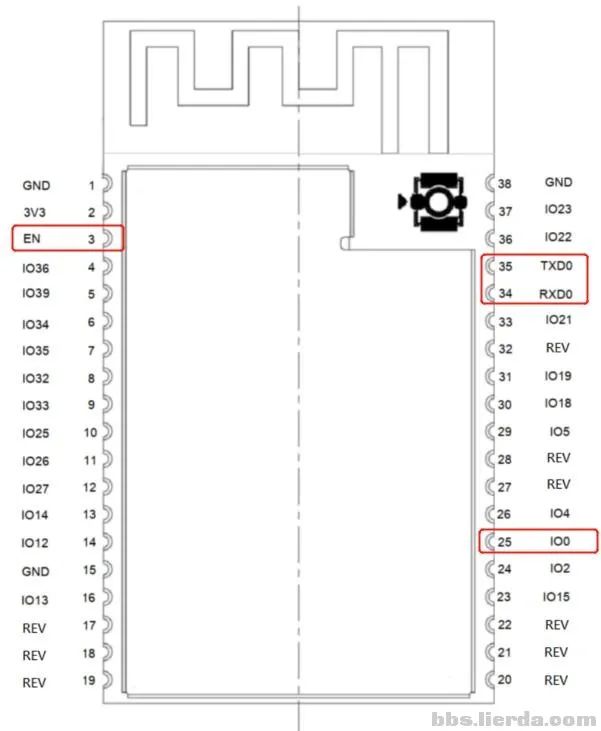

WB81模組引腳圖：
圖1 ESP 模組引腳圖

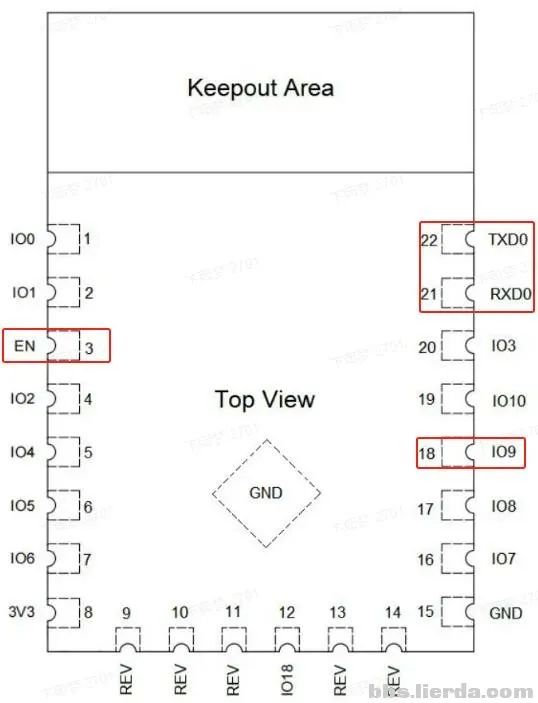

FB82 模組引腳圖：
圖2 FB82 模組引腳圖
燒錄步驟
01
硬件連接

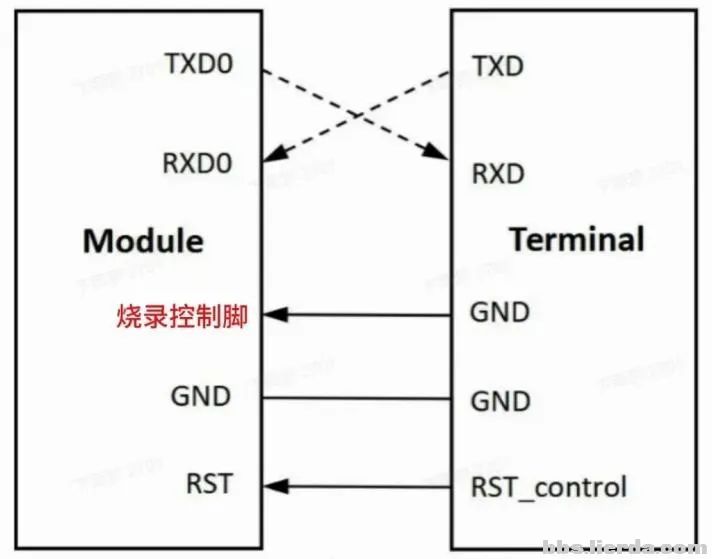

使用Debug 燒寫方式，模組上的VCC、GND、TXD0、RXD0、燒錄控制腳、EN 連接到對應的引腳，如下圖3。
圖3 UART0 串口燒錄固件連接示意圖
02
燒錄軟件操作
* 進入下載模式
方法1：上電前拉低燒錄控制腳。
方法2：上電后拉低燒錄控制腳并保持，然后同時給EN 引腳低電平脈沖（燒錄控制腳保持拉低的狀態），最后松開拉低燒錄控制腳，進入“固件下載”模式，此時可以通過串口下載固件。
* 配置下載工具

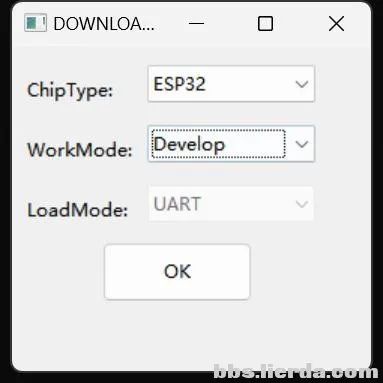

(1) 配置
①ChipType：FB82 選擇ESP32-C2；WB81 選擇ESP32
②WorkMode：選擇Develop
③LoadMode：選擇UART
④點擊OK
圖4 flash download tool 主界面
(2) 配置說明
①ChipType：芯片類型，根據所用產品類型選擇
②WorkMode：軟件模式，當前有開發者模式和工廠模式，區別如下：
1) 開發者模式使用固件絕對路徑，只支持單片產品燒錄。
2) 工廠模式使用相對路徑，建議將待燒錄固件放在此軟件目錄bin 下，配置后關閉時會自動保存在本地。
3) 工廠模式打開時，界面鎖定，需點擊LockSettings 按鈕使能編輯防止鼠標誤操作
③接口，目前ESP32 系列模組僅支持UART。
* 進入下載頁面

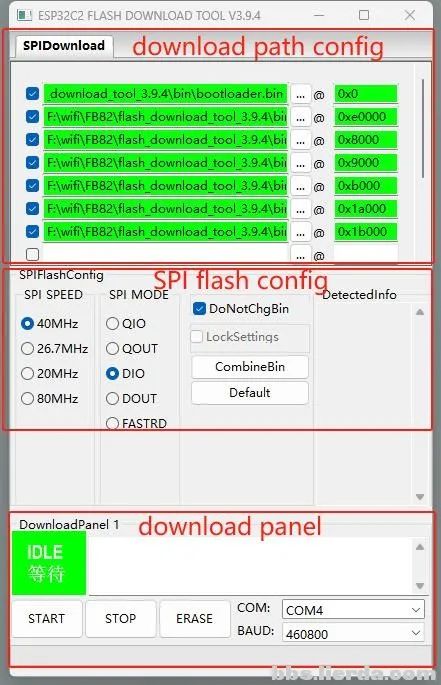

(1) 配置
①Download path config：點擊”...”導入需要燒錄的bin 文件，并填入對應的燒錄地址，勾選bin 文件前面的復選框為”√”
②SPI flash config：保持如下默認配置
③Download panel：COM 選擇UART0 端口，BAUD 默認115200bps，最高支持921600bps
圖5 SPIDownload 界面
(2) 配置說明
①Download Path Config：包含固件加載路徑，固件下載地址，以16 進制格式填寫，比如0x1000。
②SPI Flash Config
1) SPI SPEED：SPI 啟動速率
2) SPI MODE：SPI 啟動模式
3) DETECTED INFO：自動檢測到的flash 及晶振信息
4) DoNotChgBin：若使能，則按照bin 文件原始內容燒錄。若不使能，按照界面的SPI SPEED、SPI MODE 配置更新并燒錄
5) CombineBin 按鈕：可將Download Path Config 中選中的多個固件打包成一個固件。若使能DoNotChgBin，則按原始固件打包。若不使能DoNotChgBin，則按界面SPI SPEED、SPI MODE 配置打包固件。固件之間非數據區，會以0xff 進行填充。打包的固件將保存為./combine/target.bin，每次點擊覆蓋前次。
6) Default 按鍵：將界面SPI 配置均還原成默認值。
③Download Panel
1) START：始按鍵
2) STOP：停止按鍵
3) ERASE：整個flash 擦除
4) COM：下載串口
5) BAUD：下載波特率
* 備注：
1、二進制bin 文件與燒錄地址必須匹配。

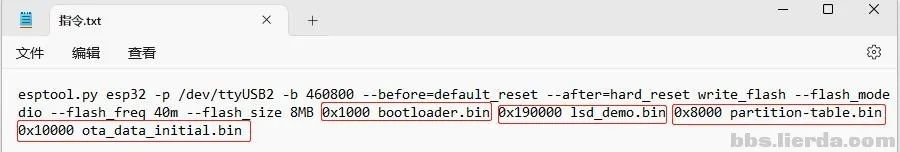

2、燒錄地址可在固件包“指令.txt”中查詢。
03
固件下載
點擊START 開始下載，下載過程中，下載工具會讀取flash 的信息和芯片的MAC 地址。下載完成后，下載工具的界面如圖6所示。
圖6 固件下載完成界面
