“定”勝千里，這顆Cat.1模組真的行！
2024/12/13
瀏覽量：2792
精準定位能力對于實現萬物互聯至關重要，特別是在智能交通、物流追蹤、公共安全等關鍵應用中，快速而準確的地理位置信息能夠大幅提升效率和安全性。
近日，集成北斗定位功能的利爾達NT26-KCN E系列模組應運而生，為相關應用領域提供了一顆強大的智能“心臟”。
北斗衛星導航系統的開發始于1994年，最初是為了滿足中國對獨立可靠的衛星導航和定位服務的需求。2000年，首顆北斗試驗衛星發射升空，標志著北斗系統建設的開始。
為支持北斗系統的發展和應用，政府出臺了一系列政策措施并制定了國家標準和技術規范，以確保北斗系統的兼容性和互操作性。同時，也積極與國際組織和其他國家合作，推動北斗系統的國際化進程。2024年，北斗衛星導航系統已經完成了全球組網，能在全球范圍內為用戶提供全天候、高精度的定位、速度測量和時間同步服務。
隨著5G通信網絡的普及和物聯網技術的發展，北斗系統在智能交通、無人駕駛、智慧城市等領域展現了巨大的潛力。在此背景下，利爾達積極響應市場需求，推出NT26-KCN E系列Cat.1模組，為客戶提供更精準可靠的無線通信定位解決方案。
Cat.1+定位二合一模組
利爾達NT26 - KCN E系列模組基于3GPP R14 Cat.1 bis標準研發，具有體積小、功耗低、搜星時間短，定位精度高，抗干擾能力強等特點。它支持國內三大運營商網絡，配備豐富的接口，包括 USB2.0、UART、USIM 卡等。該定位模組開發了2個版本——Cat.1+GPS/北斗版本和Cat.1+純北斗版本，客戶可按需選擇
Advantage
優 勢
? 定位靈敏精準：極速啟動與卓越精度的結合

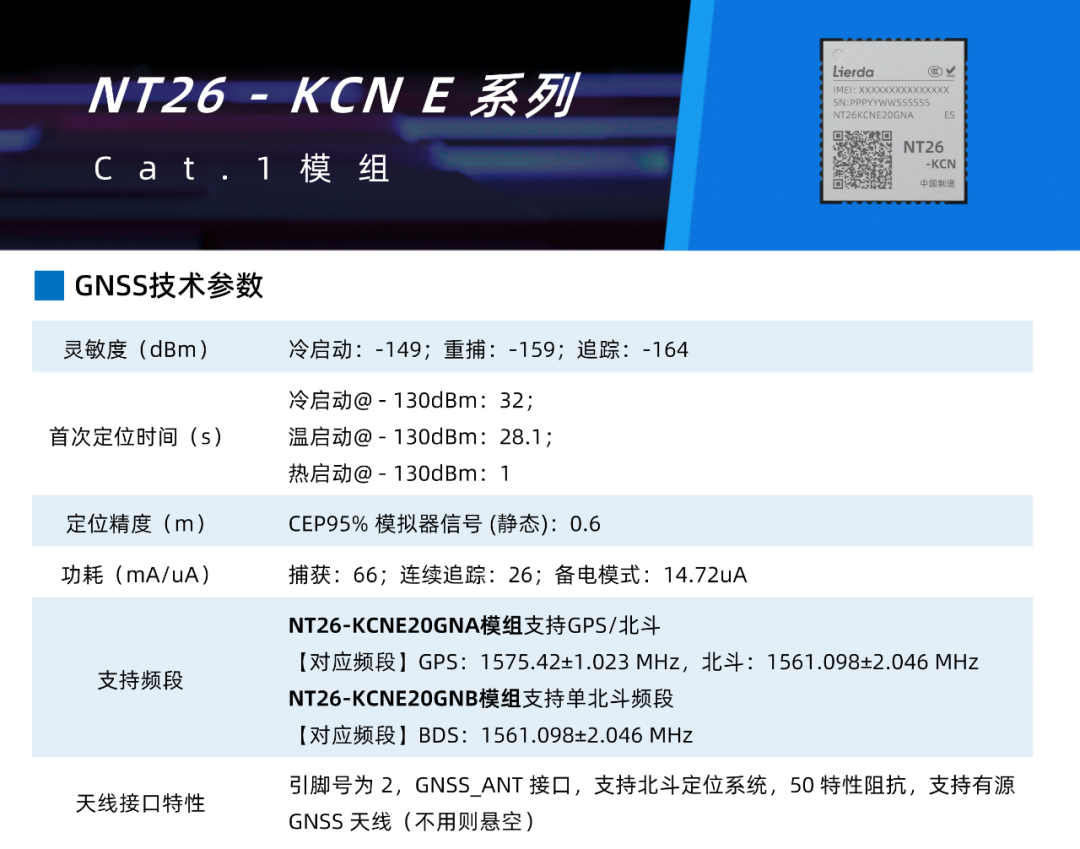

模組內置先進的北斗定位引擎，提供冷啟動靈敏度達-149 dBm、重捕靈敏度達-159 dBm 和追蹤靈敏度達-164 dBm的優異性能。
首次定位時間在冷啟動條件下僅為32秒，溫啟動時縮短至28.1秒，在熱啟動狀態下僅需1秒。靜態條件下可實現CEP95%模擬器信號下0.6米的定位精度，為用戶提供了極其精確的地理坐標信息。
? 工作特性多樣：適應不同應用場景和功耗要求
1
擁有多種工作模式，包括正常工作模式、空閑狀態、最小功能模式、睡眠模式和關機模式。尤其在睡眠模式下，模組外設掉電以降低功耗，但射頻仍能接收網絡信息，功耗可降至極低的 2.5uA@3.8V。
2
電源設計經精心考量，確保穩定性和效率。VBAT供電范圍為3.3V-4.5V，并配備了一個輸出電源接口 (VDD_EXT) 用于向其他組件供電。
3
為了簡化控制邏輯，該模組通過PWRKEY引腳實現開機和關機操作，RESET_N引腳負責執行復位指令。針對這些關鍵操作，我們提供了詳盡的電路參考設計及對應的時序圖，確保用戶可以準確無誤地將其集成模塊系統中，保證其可靠性和穩定性。
? 應用接口豐富：滿足多樣化的連接需求
USB2.0接口：支持全速與高速模式，盡管僅限于從機模式操作，但足以勝任AT指令發送、數據傳輸、軟件調試及固件升級等任務。
UART通信：提供三個通用異步收發器（UART），其中主串口特別適用于AT命令的交互和數據傳輸。用戶可自定義波特率，并且該接口還具備低功耗喚醒模塊的功能，有助于節能優化。
雙USIM卡槽：包含兩個外部USIM卡接口，支持雙卡單待配置，嚴格遵循相關行業標準。文檔中提供了詳細的引腳定義、電路參考設計以及重要的設計指南，確保集成過程順利無誤。
擴展接口：為適應更廣泛的應用場景，設備還集成了I2C接口、揚聲器（SPK）接口、模擬數字轉換器（ADC）接口以及狀態指示信號接口等多種選項，進一步增強了系統的靈活性和功能性。
? 射頻特性出色：提供卓越的通信體驗
1
廣泛的工作頻段支持：支持全國運營商頻段，包括1、3、5、8、34、38、39、40和41等，覆蓋FDD（頻分雙工）和TDD（時分雙工）兩種網絡制式，確保在全國范圍內都能實現可靠的連接。
2
卓越的發射和接收性能：發射功率強勁，接收靈敏度高，完全符合3GPP R13和R14中Cat.1協議的標準要求。不僅保證了數據傳輸?shù)母咝院头€(wěn)定性，還優化了信號覆蓋范圍，提升了用戶體驗。
3
全面的射頻設計支持：可提供天線參考電路設計、射頻信號線布線指導、天線設計要求以及射頻連接器推薦，確保射頻性能的最佳化。
應用領域
憑借定位快、精度高、功耗低等特性，NT26-KCN E系列模組可適用于智能抄表、智能停車、智慧城市、智能安防、資產追蹤、智能家電、農業和環境監測等領域。
北斗系統作為中國自研、獨創的全球衛星導航體系，不僅填補了國內在高精度定位服務領域的空白，且已成為推動傳統產業轉型升級、激發新興產業和新型業態蓬勃發展的關鍵力量。
未來，利爾達將繼續積極響應市場需求的變化，通過持續的技術創新和服務優化，推出更多符合行業趨勢和發展方向的Cat.1產品與解決方案，助力各行各業實現數字化轉型。
更多關于Cat.1產品及方案的需求，歡迎聯系利爾達。
