??隨著5G網絡的規?；七M(jìn)和2G/3G的減頻退網，4G成為主流的數據傳輸網絡，Cat.1作為成本最低的4G通信網絡LTE類別，因具有穩定性高、安裝簡便、功耗低、覆蓋廣、容量大等優勢在中速率場景中的角色日益重要。

??近年來，地?cái)偨?jīng)濟興起，碼牌升級產品“云喇叭”受到支付公司和銀行的青睞，年市場需求規模超千萬臺級別。步入掃碼交易時代，支付設備已成為融入生活的便民收款工具。面對市場需求，利爾達推出以基于EC618平臺的NT26E和NT35E系列Cat.1模組為核心的模擬音頻方案助力云喇叭行業發展。

??利爾達Cat.1模組

??得益于移芯EC618平臺采用的創新架構和技術，NT26E和NT35E系列Cat.1模組擁有低成本、低功耗的天然優勢。在相同的測試環境下，EC618平臺在待機和工作狀態下的電流都將近于其他平臺的1/2，可顯著延長終端產品的待機時間，滿足用戶對超長待機的需求。在FDD/Band8實網和電壓3.8V的測試環境下，這些產品的功耗明顯低于其他平臺，表現卓越。

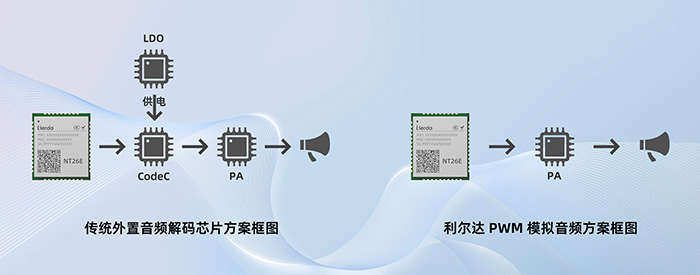

??然而，在音頻方面，EC618平臺不支持內置的音頻解碼器（CodeC），因此無法直接驅動語音播報。這通常需要通過增加音頻芯片和音頻PA來解決，與此同時也提高了開發門檻和產品成本。為了解決這個問題，利爾達基于EC618平臺的NT26E和NT35E系列模組推出了PWM模擬音頻方案。該方案通過軟件算法將數字語音轉換為模擬音頻輸出，為終端產品提供了音頻播放的高效解決途徑。

??由于EC618不支持DAC功能輸出模擬信號，因此我們采用PWM經過低通濾波的方式模擬實現DAC功能。通過GPIO引腳，利用軟件算法輸出不同占空比波形，可實現PWM輸出音頻模擬信號。經過測試實際播放采樣率22050，24000，8000采樣率16位數據寬度單聲道的音頻均正常。

??該方案無需使用音頻解碼芯片，從而去除外圍電阻電容、獨立供電LDO等器件，整體物料能夠節省約0.8元成本。

??在PWM模擬音頻基礎上，開發者還可使用AT指令或調用接口函數，通過模組內置的TTS播放中文或英文，從而實現文字轉語音并播放的功能。

??此外，NT26E及NT35E系列模組同時支持各種外置CodeC方案，如TM8211、ES7148、ES7149、ES8311等。

??國內電子支付發展迅猛，輕資產型設備預計成未來主流。云喇叭產品既能解決支付需求同時又不會增加過多成本投入，市場前景可觀。未來，利爾達將發揮技術優勢，加速助推Cat.1模組在支付場景中落地。

??更多關于Cat.1模組和音頻播放的需求，歡迎聯系利爾達。
