??蜂窩物聯網

??蜂窩物聯網（Cellular IoT）就是使用現有的蜂窩網絡連接物聯網設備而形成的物聯網，是一種將物理設備與互聯網連接起來的方式。通過蜂窩物聯網，人們將一些物理設備——如傳感器——與智能手機連接在同一個蜂窩網絡上。

??5G時代，蜂窩物聯網已成為物聯網連接領域的一個強有力的參與者。

??一、附著和建立承載

??UE上電之后就開始了無線信令協議的交互，信令流程依次為：

??1、搜網

??2、小區駐留

??3、附著和建立默認承載

??這個過程的意義是建立無線終端和基站、無線終端和核心網之間的傳輸鏈路，這個鏈路就叫做無線承載。其中，搜網和小區駐留屬于AS層的信令過程，附著和建立默認承載屬于NAS層的信令。

??二、PDN和默認承載

??在UE的第一條Initial Attach中就包含了附著請求（attach request）和PDN連接請求（PDN connectivity request），PDN連接請求的目的是會在UE和P-GW之間建立默認承載（default bearer），默認承載會保持連接直到UE分離LTE網絡。

??PDN(Packet Data Network)：

??? LTE網絡的數據轉發是在PDN連接上完成的

??? 每個PDN連接都對應一個默認承載（Default Bearer）和一個IP address

??? PDN連接請求可帶參數是：APN、UE支持的PDN類型（IPv4，IPv6，IPv4v6等）、鑒權等。如果APN為空，就采用缺省APN，缺省APN是由HSS提供的，也就說缺省APN由SIM卡決定。

??三、默認承載和專用承載

??無線承載分為默認承載（Default EPS Bearer）和專用承載（Dedicated EPS Bearer）兩種。

??無線承載和默認承載的區別：

??1、Qos不同，比如：默認承載不保證比特速率(NON-GBR)，而專用承載保證比特率（GBR）。專用承載在有業務需要的時候才建立。

??2、在一個PDN鏈接中，只有一個默認承載，但可以有多個專用承載，每個終端可以建立多條PDN，對應多條默認承載和專用承載。

??? 在常見的應用場景中，上電之后建立默認PDN和它的默認承載

??? 如果需要支持IMS業務，會建立IMS PDN和IMS專用承載。

??四、附著和建立承載

下圖是LTE承載示意圖

??五、附著和默認承載的信令流程

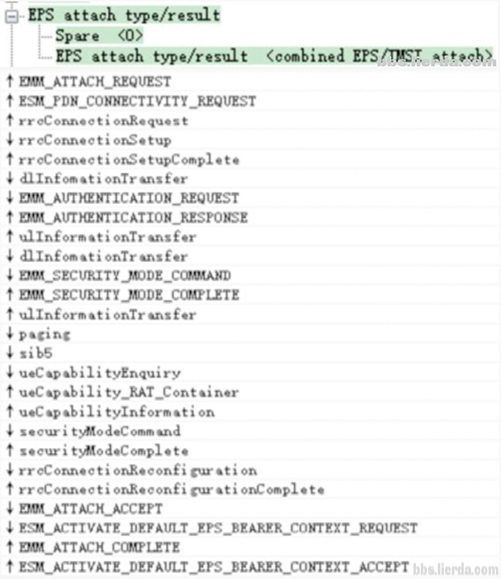

??附著過程由終端發起emm attach request的信令開始，由終端發送emm attach complete結束，因此也叫做attach過程。attach過程伴隨默認承載default eps bearer的建立流程和默認承載使用的PDN的建立流程。（UEeNBS-GWP-GW）。建立默認承載的信令過程中，會協商專用承載的相關參數。

??attach request消息如下，攜帶著無線終端希望和無線網絡進行協商的一些NAS層IE：比如attach類型、ID類型、UE能力參數、語音相關參數等。這些IE有些是必須的，有些是可選的。

??EPS attach type：必須攜帶。

??? LTE制式的無線終端支持的attach type只有PS域附著和聯合附著兩種

??? 聯合附著combined EPS/IMSI attach，表示支持PS域附著（EPS）和IMSI附著，意味著支持CSFB（Circuit Switched Fallback，電路域回落）。

??Additional update type：當UE請求sms only或者支持CIoT EPS optimizations的時候需要攜帶。

??? Additional update type value (AUTV)：取值為1的意思是SMS only，表示不支持CSFB，只支持PS域，SMS走NAS信令。取值為0表示支持聯合注冊，支持CSFB。

??? Preferred CIoT network behaviour ：取值為1是CP-CIoT，取值為2是UP-CIoT，取值為0是不采用EPS estimation。

??Voice Domain Preference and UE's Usage Setting

??? Voice domain preference for E-UTRAN,，取值IMS PS Voice only表示支持IMS

??? UE's usage setting:voice centric，附著類型是聯合附著時，如果附著失敗且為voice centric，則終端會回退到2G/3G進行附著。如果為data centric，則終端會用VoLTE打電話。

??pdn connectivity request消息中關注如下兩個字段：pdn type和PCO(protocol configuration options)。pdn type是終端請求建立的鏈路類型ipv4, ipv6或者ipv4v6, PCO是終端向網絡側請求的地址，比如P-CSCF是IMS業務中的服務器地址，還有DNS地址等

??PDN連接的參數可以通過AT指令設置

??在attach accept消息中重點關注EPS network feature support，這個IE是網絡支持的能力。如下圖，其中CPCIOT取值表示網絡支持CP-CIoT。

??物聯網模組的重要指標是功耗。NB-IoT提供了一種降低模組功耗的工作模式PSM，在PSM下的最大耗流為5uA。PSM的定時器參數在附著的信令消息里攜帶，并和網絡協商。模組退出PSM模式有兩種方式：一種是UE主動發送數據，另一種是當T3412定時器(最長310H)超時后，TAU啟動，模組退出PSM。模組在不同模式下的功耗示意圖如下所示。

??六、IMS專用承載的信令流程

??建立IMS PDN和它的默認承載的信令流程，跟默認PDN和它的默認承載的流程是完全一樣的，只有參數不同。比如IMS PDN使用的APN一般是ims, qos也會不一樣。

??* 如需了解和探討更多關于物聯網的資訊，歡迎點擊下方地址聯系我們。

??蜂窩物聯網接入流程(出處: 利爾達物聯網開發者社區)
