SX1208通信模式區別介紹

2019/12/27

瀏覽量：7393

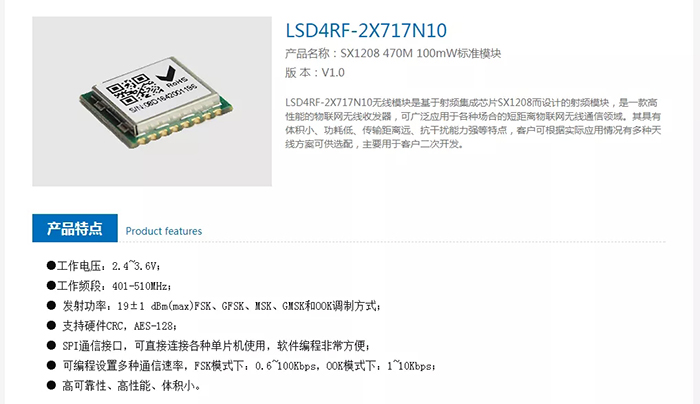

??SX1208的通信模式有兩種：packet mode和continue mode，其中較為常用的模式為packet mode。

??字面理解

??●packet為包模式，數據以一包一包的形式傳輸通信

??●continue為連續模式，數據是連續不斷的進行傳輸

??packet mode通信流程

??Packet mode通信方式：

??1、將通信的數據存放進FIFO中

??2、切換到發射模式，自動發射前導碼、同步字和數據（和CRC校驗）

??3、接收模組在進入接收模式后，便自動檢測前導碼和同步字，驗證正確后（可配置一定的容錯率）便會將后續的數據存放進FIFO。

??packet mode只需要先將數據填入FIFO，切換至發送/接收模式后，便會自動發送/接收。接收完成后會產生相應的中斷，便可從FIFO中讀取數據。

??continue mode通信流程

??在數據的處理上，continue mode不會經過FIFO這個環節，發射端的模組會直接讀取data引腳上的數據，然后按照時鐘節拍將數據調制后發射出去。不同的是，continue是實時一位一位數據發射，而packet是整個數據先存放進FIFO后再將它們一位一位發射出去。

??接收端continue mode下，數據不會存放進FIFO中，但接收到的數據會按照時鐘節拍表現在data引腳上，packet則是完整的接收完后，用戶可從FIFO中讀取，continue則需要跟著時鐘節拍一位一位去data引腳讀取。

??DCLK為continue mode的時鐘節拍，每一次上升沿，模組便會將data引腳上的數據（0或1）調制發射出去，因此需要在時鐘的下降沿中斷產生時，變更data引腳的數據。由于該模式是一位一位實時發射，所以用戶需要將數據一位一位地在下降沿中斷輸出到data引腳上去，直至全部數據都輸出完畢。

??需要注意的是，該模式?jīng)]有像packet一樣有發射完成的標志，所以數據完成后，若不退出發射模式，模組會繼續按照節拍將data上的數據發射出去。

??同樣的道理，進入接收模式后，模組會自動解調信號并映射到data引腳上，在DCLK的時鐘下降沿時會更新數據，因此用戶需要在時鐘上升沿中斷產生時去讀取data引腳的數據。

??整個通信的數據內容皆由用戶自行決定，因此發射端不會像packet一樣會自動發送前導碼和同步字等信息，用戶可自定義同步條件，若不采用前導碼和同步字的配置，在接收端需要時刻去讀取data引腳的數據并對比是否正確。

??但若發射端先發射前導碼信息和同步字信息（要與接收端寄存器配置一致），后發射數據，接收端便能產生前導碼中斷和同步字中斷。這樣再進行data引腳的數據采樣，可以避免高頻率的進中斷讀取data引腳進行數據同步。
