??轉型成功案例之打造品牌體系

智能制造中的

自動化檢測實現

??隨著公司高速成長，創建物聯網知名品牌成為公司首要的目標。創建知名品牌，需要通過提升產品的核心競爭力來實現，從產品的定義、設計、生產等重要環節來做相應管控。例如，在設計時需要考慮產品中各器件的性能差異對產品一致性的影響，在生產時需要考慮測試環節的操作對測試結果判斷的影響等。以上事項，可通過實現產線的自動化檢測來解決產品測試數據的可追溯性，避免人為因素干擾導致測試結果的誤判、漏判，同時緩解生產環節的人力資源緊張等問題。

自動化檢測系統的提出

??自動檢測系統有三個任務，一是將被測產品從周轉盤中通過機械手臂放入測試屏蔽箱內；二是直接測量被測產品的參數并通過界面顯示出來，實時記錄分析測量總數、不良品數量和不良現象，以提醒相關人員或其他系統，關注被測對象的變化情況；三是利用自動控制系統，根據參數的變化情況做出相應的控制決策，實施自動分揀，或提供給后級的自動包裝系統進行包裝。通過這三個主要任務，可以實現自動取放、自動測試、系統測試、測試數據集中管理等目標。

??自動化檢測系統能夠?yàn)楫a(chǎn)品的質量和生產方式帶來變革：

??1.提升品質：確保測試穩定性，提高產品競爭力；

??2.降低成本：代替操作工，解決人力資源緊張問題；

??3.代替目檢：通過可編寫的程序，利用CCD等光學設備對產品外觀、尺寸等進行檢測；

??4.提高效率：機器運作，無疲勞期，可連續工作。

自動化檢測方案的實現

??方案由自動上下料系統、視覺識別系統、機械手臂移轉系統和產品測量系統等核心部件組成一套完整的自動化檢測系統。使用一臺系統可以實現產品信息識別、方向校正及位置定位、產品自動取放、產品參數測量、分揀等主要功能。整個檢測過程從上料到測量，再到分揀全面實現自動化操作，全程僅需少量人員進行短暫的監控。

??主控系統：整個系統由一臺主控計算機對上下料系統、視覺識別系統、機械手臂移轉系統以及屏蔽工位進行聯動控制，協調各子系統前后工作的連貫性。另外一臺測量計算機通過測試工裝對產品的工作狀態進行控制，同時控制測試儀表，對測試數據進行讀取、判斷、上傳MES系統，并將測試結果反饋給主控計算機進行不良數據分析。兩臺計算機通過TCP/IP協議實現數據交互，優點是測量不同產品，只需要對測試軟件進行更換及維護，無需操作主控計算機，避免對其及其所控制的系統產生影響。

??上下料子系統：采用升降式上下料系統和皮帶式流水線結合的方式實現統一上下料。在上下料時可以一次性擺放多個周轉盤，減少人員頻繁上下料的操作，實現不停機上下料，使用皮帶式流水線將待測品移轉到測試區以供機械手臂吸取，當該盤產品測試完成后，再通過皮帶式流水線將該盤移轉至良品區。

??視覺識別系統：視覺識別系統的主要作用是通過一次拍照分析料盤中是否有缺料，極性錯誤的物料，如果存在，機械手臂會做相應的跳過和極性校正操作。當機械手臂吸取被測品后進行二次拍照完成產品ID的識別，位置偏差識別，供機械手臂做位置的精確調整。同時也可升級對產品外觀進行檢測。

??機械手臂移轉系統：結合吸嘴實現對產品的取料、放料、移載等操作，同時機械手臂上帶有流量傳感器，能夠?qū)崿F(xiàn)自主判斷吸取產品時是否可靠，運動過程中是否會拋料。如果產品在吸嘴上出現異常，將馬上反饋給主控計算機做相應處理。

??產品測量系統：該子系統中包含測試屏蔽箱、測試工裝、測試儀表，其中測試屏蔽箱由主控計算機控制，當被測品在屏蔽箱內準備好后通知測試計算機，測試計算機控制測試工裝及測試儀表對被測品進行測量。

??以上為自動化檢測系統的核心部分，同時，該系統具有在生產過程中保護操作人員安全的功能，即當操作人員誤將手或其他物品深入測試機臺內，所有運動系統會自動停止，避免運動機構對操作人員造成傷害。

??整體方案效果圖如圖所示：

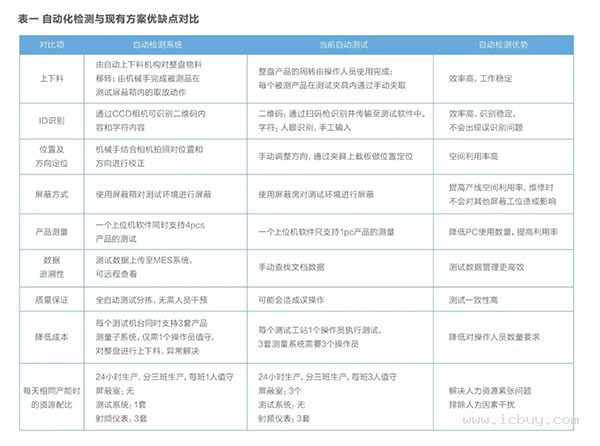

方案對比及成本分析預估
